MEMBUAT BOOSTER TV+ANTENNA

Anda tinggal di tempat yang penerimaan televisi nya sangat buruk, misalnya di pedesaan atau walau pun anda tinggal di perkotaan bisa jadi anda kesulitan menangkap penerimaan siaran televisi hal ini biasanya karena lokasi kota anda jauh dari stasiun pemancar televisi atau sebab lainya karena berada di lembah atau terhalang oleh pegunungan. Untuk yang tinggal di kota besar seperti Jakarta misalnya nggak memerlukan Booster karena dengan memasang antenna luar dengan ketinggian 5 meter saja sudah mendapatkan 14 stasiun televisi swasta.
Biasanya jika anda mengalami hal ini yaitu penerimaan siaran televisi yang lemah solusinya adalah dengan meninggikan antena luar sehingga bisa mendapatkan penerimaan yang lebih baik, tapi harap berhati hati jika antena luar terlalu tinggi akan membahayakan, waktu musim hujan karena biasanya akan menjadi incaran petir dan jika ada angin kencang juga bisa tumbang menimpa rumah tetangga . Lain lagi ceritanya jika anda mempunyai uang berlebih anda tinggal pasang antena parabola, atau berlangganan TV Kabel . Hal ini nggak usah di bahas lebih jauh karena topik bahasan kita adalah hal yang sederhana dan tidak membutuhkan banyak biaya dan bangga dengan hasil karya sendiri .
Kita lanjutkan bahasan kita, mengingat hal itu maka pasanglah antena luar dengan ketinggian yang sedang saja sehingga aman dan tambahkan Rangkaian Booster UHF berikut ini untuk memperkuat penerimaan siaran televisi .

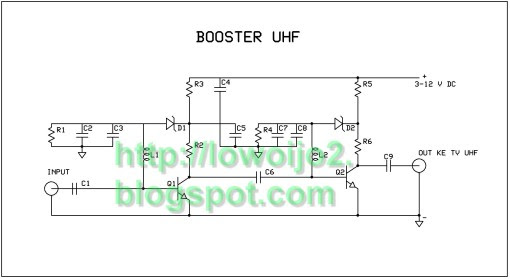

Daftar Komponen:
R1,R3,R4,R5 = 1K
R2,R6 = 150 OHM
C1 = 10PF
C2,C3,C4,C5,C7,C8,C9 = 1000 PF
C6 = 100 PF
D1,D2 = DIODA ZENER 6 V
Q1, Q2 = 2SC 2026
L1,L2 = Diameter kawat 0.8 mm. Koker 5 mm (dengan inti udara) 1- 1.5 lilitan
Semua resistor ¼ watt toleransi 5 %.
Input berasal dari antena luar dan output di sambungkan ke penerima televisi.

Agar boster ini berkerja dengan baik gunakan power suplay seperti dibawah ini :

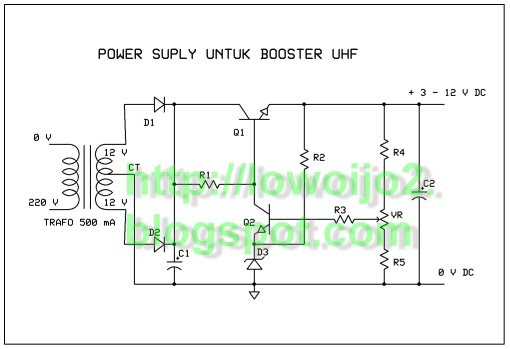

Daftar komponen power supply untuk booster UHF:
R1,R2 = 1K
R3 = 47 Ohm
R4,R5 = 10 K
VR = 10 K
C1 = 1000 Uf 25 v
C2 = 100 Uf 25v
D1,D2 = 1N4001
D3 = ZENER 3 V
Q1 = C1061
Q2 = C828
TRAFO = 500 mA 12 V
Komponen VR berfungsi untuk mengatur tegangan output dari Power Suply sekaligus
juga akan mengatur Gain dari Rangkaian Booster TV UHF
Sumber : http://lowoijo2.blogspot.com/2009/08/membuat-booster-uhf-untuk-televisi.html
=====================================================

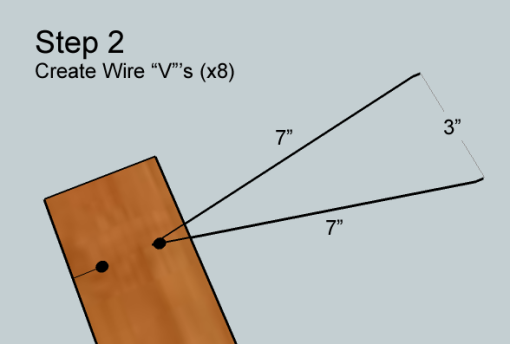

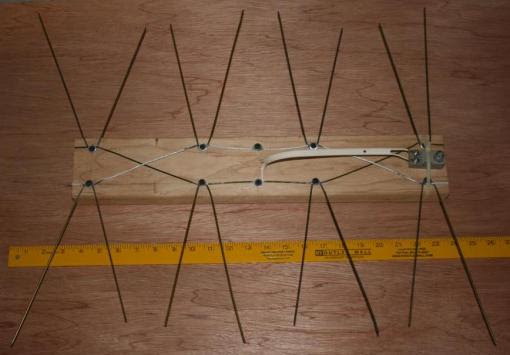

ANTENA TV DARURAT DENGAN GANTUNGAN BAJU







=====================================================
ANTENA TUTUP PANCI

Suatu cara yang unik dan praktis serta hemat biaya dengan
hasil yang maksimal bagus dengan bikinan sendiri,penuh
kreatifitas.
Ebook ini hanya untuk kalian semua yang bingung karena gak
ada uang untuk beli antena tv uhf,mungkin karena lagi bokek
atau harga antena di toko sekarang 2 kali lipat dengan harga
dulu.
Antena ini saya bikin karena untuk membantu anda yang
membutuhkan.hitung-hitung ini bulan ramadan berbuat
kebaikan adalah ibadah.
Antena ini saya buat karena antena uhf saya rontok semua
karena terkena angin sehingga robohmungkin karena
penyangganya dari bambu dan udah usang.
Saya coba ganti bambu penyangganya yang baru hasilnya
ternyata tv hasilnya buruk banget dan banyak semutnya
berkeliaran di tv siapa yang gak jengkel coba….heee…
Saya coba rakit antena yang biayanya hampir gratis yaitu dari
tutup panci dan plat nomor sepedamotor bekas itu sajamodal
utamanya.
Di sini saya ajarkan cara buatnya:
Bahan-bahan:
1.tutup panci bekas dengan diameter sekitar 33cm
2.Plat nomor sepedamotor yang gak terpakai
3.Solasi plastik yang hitam
4.Almunium / Tembaga silinder 20 cm
5.Kayu reng 1m
6.Paku kecil
Setelah semua siap baru kita kerjakan ….amati gambar berikut!
Potonglah plat nomor dengan ukuran sebagai berikut:
Plat nomor anda bagi 2 dulu pada tengahnya lalu gunting sesuai gambar dan
ukuran!setelah selesai langsung pada langkah berikutnya….
potong kayu reng 8 cm untuk tengah
penyangga drifer yang berbentuk kupu kupu.
Langkah selanjutnya yaitu
potong kayu lagi untuk memasang pipa
alumunium.alumunium yang 20 cm tadi di potong jadi 2 terus ikat pakai solasi hitam
dengan jarak 5cm.dan siap susun…..!
2cm
Jarak tengah driver

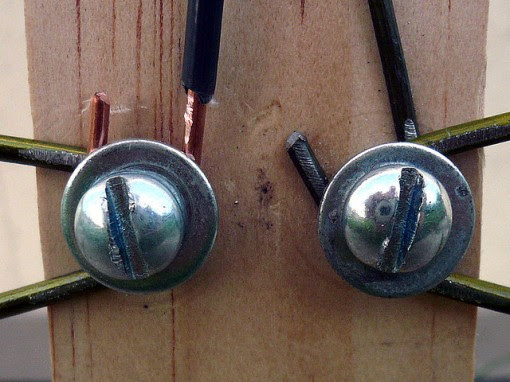

Kabel bisa anda pasang pada ke dua driver sesuka anda yang penting tidak
bersentuhan.bila bersentuhan bisa konseting.
Semoga cara pembuatan antena ini berhasil,karena saya sendiri
sudah membuktikanya.dan saran saya untuk lebih bagus gunakan
boster yang baik.
Antena ini daya terimanya lebih bagus dari pada antena pf ataupun
antena uhf pada toko.karena bisa menyerap sinyal seperti parabola.
Cara pembuatan secara detail downloads via ziddu di : http://www.ziddu.com/download/16780682/carabuatantenauhfcafemenix.pdf.html
Atau Download melalui 4Shared di http://www.4shared.com/document/0OVr-J6Y/carabuatantenauhfcafemenix.html
MODIF PF INDOOR DENGAN TUTUP PANCI

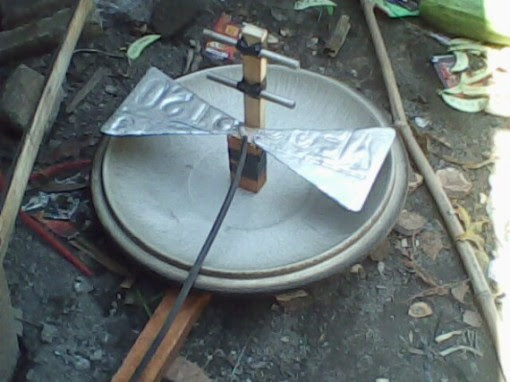

Ternyata PF Indoor atau antena TV dalam rumah juga bisa di modifikasi dengan menambahkan tutup panci pada bagian belakang antena atau reflektor dan saya coba sendiri dengan hasil stasiun yg agak banyak semut atau buram dapat berubah menjadi lebih baik setelah memakai reflektor tutup panci ini, seperti foto dibawah ini walaupun masih darurat dengan menghubungkan PF antena dan Tutup panci dengan menggunakan kabel batang yg terbungkus dan bagian belakang tutup panci saya tahan dengan tissue agar posisinya tak berubah.
